Probelt Kolmijalka TM9-N 500kg

Kuvaus

Probelt Kolmijalka TM9-N 500kg

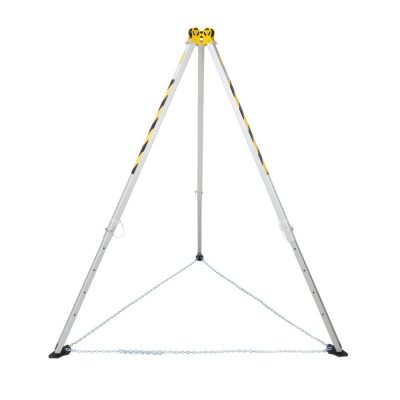

Probelt Kolmijalka TM9-N 500kg on kevyt alumiininen kolmijalka Standardit EN 795/ CEN/TS 16415 TM9-N Probelt. Maksimikuorma 500 kg. Suojaus max. 3 henkilölle. Valmistettu alumiinista.

Probelt TM9-N Hybridikolmijalka – Kevyt ja monikäyttöinen turvajärjestelmä henkilö- ja taakkakäyttöön.

TM9-N Kolmijalan tekniset tiedot:

Tämä monipuolinen kolmijalka täyttää EN 795/B ja TS 16415/B -standardien vaatimukset, mikä tekee siitä luotettavan osan putoamissuojausjärjestelmää. TM9-N mahdollistaa jopa kolmen henkilön samanaikaisen työskentelyn.

Kolmijalka: Korkeus: 209 cm Kolmijalan alaosan reiän halkaisija: 149 cm Jalkojen välinen etäisyys: 128 cm Kolmijalan paino: 15,45 kg Kuljetusmitat: 176 x 26 x 23 cm Suurin sallittu käyttäjämäärä nosto- ja laskukäytössä: 3 Suurin sallittu nosto-/laskukuorma: 500 kg Jalat: Materiaali: Alumiini Viimeistely: Anodisointi Yläosa (Head): Materiaali: Teräs Viimeistely: Pulverimaalaus Ankkuripisteiden lukumäärä: 3 Jalkojen päät (Feet): Materiaali: Hiilikuitumuovi Ketju: Materiaali: Galvanisoitu teräs

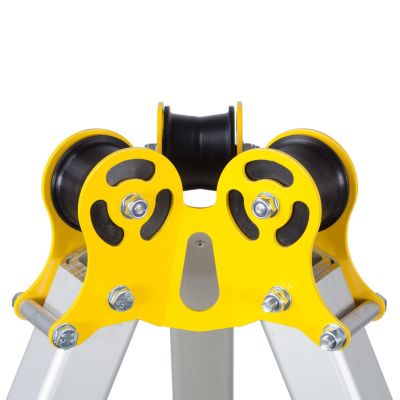

TM9-N -kolmijalan pulverimaalatussa teräsyläosassa on kolme kuulalaakeroitua polyamidipyörää RUP- ja CRW-sarjan laitteiden työskentelyköyden ohjaamiseen. Lisäksi yläosassa on kolme ankkuripistettä sivuilla. Jokainen näistä pisteistä voidaan käyttää putoamissuojausvarusteiden ankkuripisteenä, kuitenkin siten, että yhtä pistettä voi käyttää vain yksi henkilö kerrallaan.

Yhteensopivuus muiden Probelt nostolaitteiden kanssa:

Yhteensopivat tuotteet: UTB – Universaali Kolmijalkakiinnike: 6,3 mm paksu teräsvaijeri (pituus 1,25 m) sekä 2 AZ 011 -sulkurinkulaa muodostavat välttämättömän sarjan turvakolmijalkojen asennukseen. Yhteensopiva seuraavien vinssien kanssa: RUP502-U / RUP503-U / RUP504 / RUP505-U / RUP506. CRW200: Asennus vaatii lisäksi PAD100-310 -kiinnikkeen. CRW300: Asennus vaatii lisäksi PAD100-320 -kiinnikkeen.

RUP 502-U – Nosto- ja laskulaite evakuointiin: Pelastusvaruste, jolla loukkaantunut henkilö voidaan nostaa alemmalta tasolta ylemmälle tai laskea ylemmältä tasolta alemmalle. Laskeutumisetäisyys saa olla enintään 2 metriä. Vinssissä on automaattinen kitkajarru. WLL (henkilön nosto ja lasku): 140 kg, WLL (taakka): 500 kg. Standardit: EN 1496/B: RUP502-U -nosto- ja laskulaite evakuointiin on pelastusvarusteen komponentti.

Hybridi Kolmijalka TM9-N on helppo siirtää:

Probelt TM9-N on ihanteellinen valinta, kun tarvitaan kevyttä, helposti siirrettävää ja nopeasti pystytettävää ankkuripistettä sekä henkilö- että taakkakäyttöön. Sen monipuolisuus ja yhteensopivuus laajan valikoiman lisävarusteiden kanssa tekevät siitä korvaamattoman työkalun monissa eri teollisuudenaloilla. Valitse Probelt – turvallisuutta ja joustavuutta työhösi.

Tekniset ominaisuudet: Kolmijalka Korkeus: 209 cm. Jalustan alla oleva reiän halkaisija: 149 cm. Jalustan paino: 15,45 kg. Kuljetusmitta: 1760 x 260 x 230 mm. Max. määrä nostamiseen ja laskemiseen: 3 Max. Nostettavan tai laskettavan kuorman paino: 500 kg. Jalat Materiaali: alumiini (anodisointi). Pää Materiaali: teräs. Viimeistely: jauhemaali. Kiinnityspisteiden lukumäärä: 3. Jalat Materiaali: hiilikuitu muovi.

Vinssien ja tarraimen kiinnitys kolmijalkaan tarvitsee kolmijalkapidikkeen, sekä tarraimet vielä adapterin:

+ Kolmijalkapidike (UTB) + PAD 100-320/ tai PAD 100-310 adapteri

Käytetään yhdessä vinssin RUP 502, RUP 503 ja RUP 503-U kanssa, sekä vaijeritarrain pelastusvinssillä CRW 200 ja CRW 300:

Tekniset tiedot RUP 502 Vinssille:

Teräsvaijeri köyden pituus 20 m Paino 13 kg RUP 502 on vinssi, joka on varustettu kiinnittimellä jalustan jalkaan kiinnittämistä varten. Vinssi on varustettu kuusisäikeisellä teräsvaijerilla, jonka luonnonkuituputki on pituudeltaan 20 ja 25 m ja halkaisija 6,3 mm; RUP 502 on osa pelastusvälineitä. Laite voidaan nostaa alemmalta tasolta ylemmälle tasolle tai päinvastoin. Laskeutumisetäisyys ei voi olla yli 2 m. Mekanismissa käytetyllä suhteella on mahdollista tehdä yksi rummun kierros 5 vinssin kampea kohti. Kampivarsi on saatavana kahdessa pituudessa, mikä valitusta versiosta riippuen mahdollistaa vääntömomentin säätämisen. Lisätarvikkeet: Jousityyppinen energianvaimennin SDW Hihnapyörä PL 101 YHTEENSOPIVA: TM 9 TM 9-N TM 9-L.

Vinssien kanssa käytettävä varojärjestelmää, esim. kelautuvaa vaijeritarrainta. Kelautuva vaijeritarrain CR250V 15m Probelt

RUP 502

CRW 200 vaijeritarrain pelastusvinssillä

CRW 300 vaijeritarrain pelastusvinssillä
